一、为什么选择GY-AVC-PLUS统一电能质量调节装置？

在工业制造、分布式新能源并网、城乡农网台区、大数据机房等主流用电场景中，电压暂升暂降、电网谐波畸变、三相负荷失

衡、功率因数偏低等电能质量问题频发，容易造成电气设备异常启停、线路损耗加剧、配电系统发热，进而导致企业产生额外电费

罚款与设备运维成本。GY-AVC-PLUS集成动态电压恢复、有源谐波治理、动态无功补偿、三相负荷平衡调节四大核心治理能力，工况

适配范围广、治理精度高、运行稳定性强，可一站式解决各类低压配电系统电能质量缺陷，充分满足各行业电能优化升级与合规改

造需求。

1、综合治理能力：

设备为一体化集成设计，严格对标UPQC全域治理技术标准，融合动态电压治理、有源谐波滤波、动态无功补偿、三相负荷不平衡

调节多功能于一体。可同步处理电网多种电能质量隐患，无需搭配APF有源滤波器、SVG静止无功发生器、传统稳压装置等多类设

备，大幅降低设备采购、安装占地及系统配套成本。

2、治理精度与效率优异：

搭载高精度电能调控算法，设备输出电压精度可达±1%，对3-13次谐波综合补偿率≥95%，动态无功补偿率≥99%，治理后系统三

相不平衡度可控制在5%以内。整机仅需20ms即可完成快速补偿响应，高效修正电网异常参数，治理指标符合国标GB/T 14549电能质

量规范，治理效果稳定合规、可溯源、可验收。

3、运行安全稳定性强：

内置软硬件双重防护体系，具备完善的故障自愈机制。当设备出现异常故障时，可实现电网供电无缝切换，全程无闪断、无断

电，有效适配工业冲击性负载、非线性负载、严重不平衡负载等复杂工况，持续保障后端用电设备稳定运行，避免生产中断。

4、适配性与扩展性高：

产品容量覆盖30KVA-500KVA全规格型号，兼容220V单相、380V三相主流低压配电系统。支持自定义调压精度与补偿响应速度，标

配工业RS485通讯接口，可灵活拓展4G、Wi-Fi无线联网功能，可无缝对接智能配电运维、台区电能质量在线监测平台，适配新建配

电工程与老旧配电改造项目。

5、合规性与实用性：

全系产品严格对标行业标准，顺利取得CCC、CE、TUV、SAA等多项国内外权威资质认证，跨境项目供货合规无壁垒。设备采用轻

量化模块化结构，占地面积小、拆装运维便捷，可适应高低温、常规湿度等复杂工矿环境，广泛应用于工业配电整治、新能源并网

优化、农网台区升级等各类电能治理工程。

二、GY-AVC-PLUS统一电能质量调节装置的主要特点

1、无级精准调压：

采用高频电力电子调控技术，针对电网常见的电压暂降、电压暂升、电压闪变等异常问题，实现宽范围无级平滑调压。调压全程

无闪断、无停机，支持分相独立精准调控，可良好适配严重不平衡负载、周期性冲击负载等复杂用电工况，保障供电电压恒定稳

定。

2、模块化精简设计：

整机采用标准化模块化架构设计，结构紧凑、体积小巧，有效节省配电室安装空间。设备模块化布局清晰，零部件通用性强，日

常故障检修、日常保养及配件更换操作简单，大幅降低后期运维难度与使用成本。

3、功能灵活可选：

支持模块化功能自由组合搭配，可根据现场实际电能质量问题，单独启用或组合搭配电压稳压、有源谐波治理、动态无功补偿、

三相负荷平衡治理功能。精准匹配不同场景的定制化治理需求，杜绝功能冗余，有效提升设备运行利用率与项目性价比。

4、多重安全防护：

搭载电气保护机制，涵盖过载保护、软硬件过流保护、电网过欠压保护、过温保护、缺相保护、频率异常保护、短路保护等多重

防护功能。可实时监测设备与电网运行状态，快速规避各类电气风险，大幅提升配电系统整体供电可靠性与安全性。

5、智能联网可控：

标配工业级RS485有线通信接口，可按需拓展4G、Wi-Fi无线传输模块，支持电能质量在线监测、远程数据采集、云端运维管理。

可无缝对接各类智能配电监控平台，实现设备运行数据可视化、故障预警智能化、设备管理远程化，适配当下厂区智能配电升级改

造需求。

6、无缝不间断供电：

具备智能故障旁路切换功能，当设备本体出现故障、过载或异常工况时，系统可自动无缝切换至原生电网供电模式，全程零断

电、零闪断，切实保障后端负载设备连续稳定工作，避免生产、运维工作中断。

三、GY-AVC-PLUS统一电能质量调节装置的应用场景

1、智能制造业：

广泛适配汽车装焊、机械加工、五金制造等存在大量冲击性负载、变频设备、焊接设备的生产车间。可高效完成动态无功补偿、

谐波抑制、电压稳压，快速提升厂区电网功率因数，稳定生产线供电质量，有效规避工业企业力调电费罚款，保障自动化流水线、

精密生产设备长期平稳运行。

2、数据中心：

针对机房精密空调、UPS不间断电源、变频机柜等设备运行产生的高频谐波、电压波动、无功损耗等问题，通过有源谐波滤波、

电能质量优化，有效降低系统电流谐波畸变率，减少线路发热与无效能耗，提升机房配电效率与供电稳定性，保障数据设备7×24小

时不间断安全运行。

3、半导体行业：

针对半导体精密生产机台运行产生的高频电流谐波问题，精准治理电网谐波畸变，降低UPS电源输出电压谐波干扰，有效解决谐

波引发的设备死机、运行异常、精度偏差等问题，稳定车间供电工况，保障半导体精密设备平稳、持续、安全生产。

4、新能源并网项目：

适配光伏、风电等分布式新能源并网场景，针对性解决新能源发电间歇性、波动性导致的电网电压漂移、功率因数不达标、并网

谐波超标等行业痛点。通过新能源并网电能综合治理，优化并网电能各项指标，提升新能源消纳能力，助力光伏、风电项目顺利通

过并网验收，规避电费考核损失。

5、农网台区：

深度适配城乡农网台区升级改造工程，有效解决分布式光伏集中接入、单相负荷分布不均、供电半径过长引发的三相负荷不平

衡、台区电压偏高偏低、线路损耗过大等典型问题。精准稳压、平衡负荷、降低线损，优化农网供电质量，满足乡村生产生活用电

需求与台区标准化考核标准。

6、石油开采行业：

适配石油石化、野外油气开采等复杂工业工况，针对抽油机、变频开采设备、钻井设备运行产生的高频谐波、无功波动、电压不

稳等问题，高效开展工业谐波治理、动态电压稳定、无功优化补偿，降低系统电流畸变率，规避设备误动作、停机故障，保障野外

开采设备全天候连续稳定作业。

四、GY-AVC-PLUS统一电能质量调节装置的选型

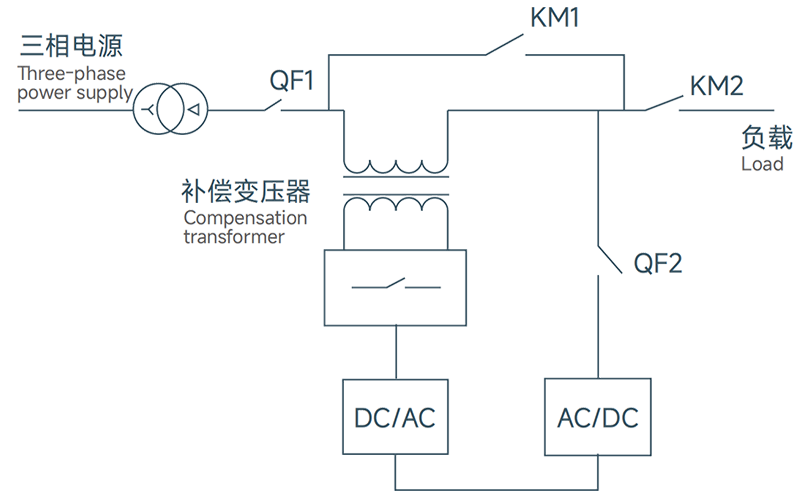

五、GY-AVC-PLUS统一电能质量调节装置的工作原理

六、GY-AVC-PLUS统一电能质量调节装置的主要参数
