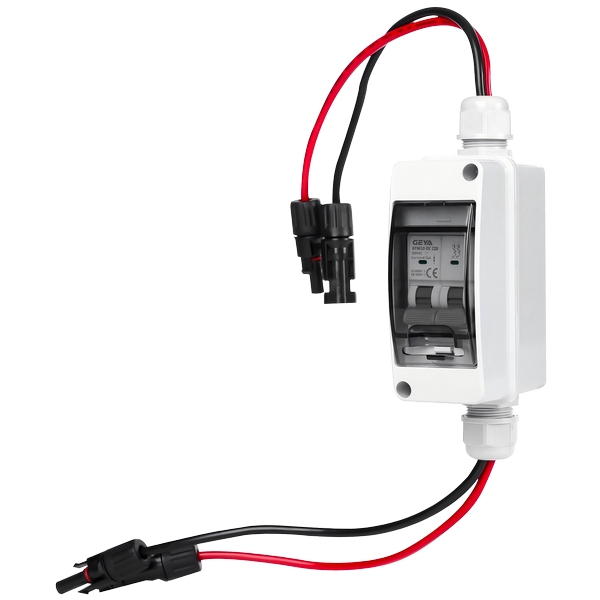

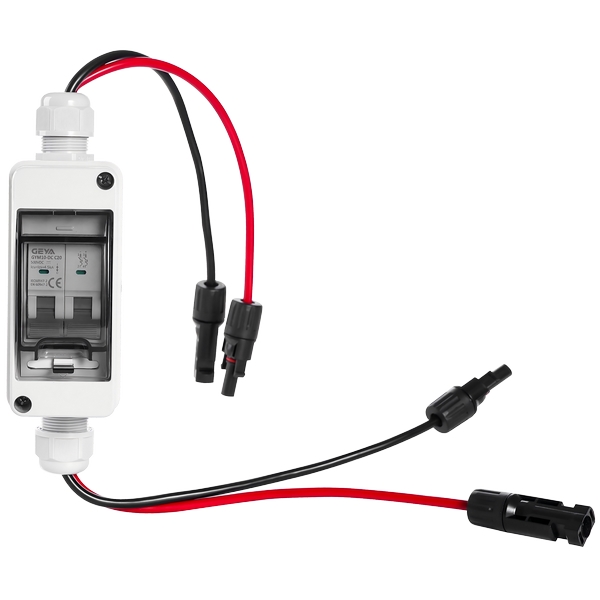

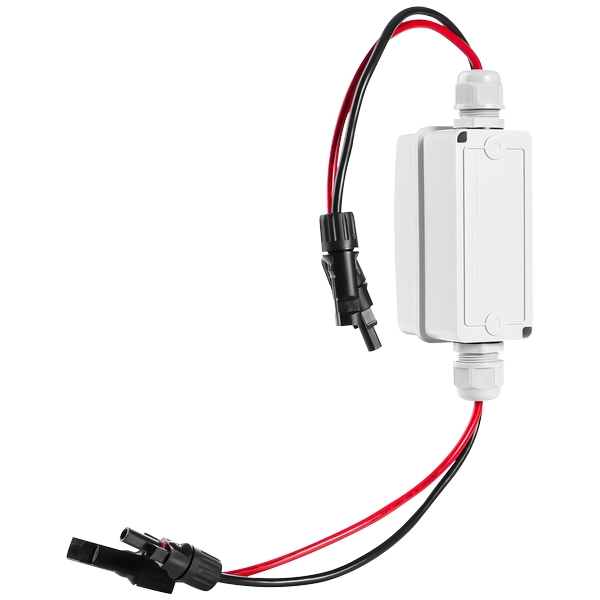

一、为什么选择GYHT2型光伏连接箱？

GYHT2光伏连接箱可适配家用、工商业各类并网、离网光伏系统运行工况，凭借稳定可靠的综合性能，成为光伏行业主流的光伏

直流防护设备。相较于同类产品，本品核心性能参数优势，具备高耐压、高短路分断的核心特性，搭配16A-63A全规格电流选型，可

适配多数光伏安装场景。设备搭载IP65级防水防尘外壳，耐受户外复杂环境，服役周期长久，是光伏工程中性价比优异的专业化光

伏线路保护设备。

•参数适配性强：

产品分为DC、ZW两大型号，额定电压可达600V，性能优于市面常规500V同类产品。额定电流覆盖16A至63A全系列规格，可精准匹

配不同功率规格的光伏组件，满足大小型光伏项目的配套使用需求。

•短路防护性能优：

设备短路分断能力表现出色，其中DC款可达4500A，ZW款可达6000A，故障分断性能稳定可靠。当光伏电路出现短路、过载异常

时，可快速精准切断故障回路，有效规避设备损坏、电路起火等风险，保障整套光伏系统安全稳定运行。

•选型灵活度高：

设备内置断路器支持有电流方向、无电流方向两种接线方式，适配不同光伏电路接线规范。同时配备B、C、D三类脱扣曲线，可

根据不同工况的电路负载特性灵活选型，适配性出色，可满足各类光伏电路的差异化安装与运行需求。

•环境适配性广：

设备支持-20℃至60℃宽泛温域运行，适配南北方各类户外高低温环境。同时配备精准的温度电流修正系数，可根据环境温度自

动适配运行电流，有效规避高温降容、低温过载问题，全温度区间内设备运行稳定、性能达标。

二、GYHT2型光伏连接箱的核心特点

1.高等级防护，适配户外场景：

设备适配户外光伏复杂工况打造，外箱搭载行业IP65防护等级，可防尘、防溅水、抗腐蚀，有效抵御户外风雨冲刷、沙尘堆积、

烈日暴晒等恶劣环境侵蚀。可长期稳定运行于露天光伏工程、户外光伏阵列等场景，内置断路器采用IP20防护设计，双重防护充分

保障内部电气元件安全，符合户外光伏设备使用规范。

2.安装接线便捷高效：

采用行业通用标准化光伏连接器带线结构，标配270mm预制线材，支持即插即用式快速接线，大幅简化光伏并网、直流汇流的施

工流程，缩短工程安装周期。设备配备专用双孔防水接头，通过旋转卡紧结构牢固锁定线缆，大幅提升接线部位的防水密封性能，

有效降低户外光伏工程的安装难度与后期维护成本。

3.可视式设计，运维便捷：

设备创新配备翻盖透明可视窗口，无需拆卸箱体、无需断电，即可直观清晰观察内部断路器的实时工作状态。便于工作人员日常

巡检、故障快速识别与排查，大幅降低光伏设备的运维难度，提升光伏系统检修效率。

4.使用寿命长久，稳定性高：

产品机械寿命可达20000次，电气寿命可达10000次，耐久性能出色。额定冲击耐受电压达4kV，可有效抵御电路瞬时电压波动、

雷击感应电压等干扰，设备抗冲击、抗过载能力强，长期连续运行故障率低，为光伏系统提供长效稳定的防护保障。

5.环保合规，安全可靠：

产品严格符合RoHS 2.0环保标准，采用环保无毒材质，无污染、更安全。同时契合IEC EN60947-2、GB/T14048.2国内外双重权威

标准，生产工艺严谨、性能指标合规，品质经过严格检测，安全性与可靠性双重保障，可放心应用于各类光伏工程项目。

三、GYHT2型光伏连接箱的应用场景

1.户外分布式光伏电站：

广泛适配工商业、民用屋顶分布式光伏并网项目，是光伏直流汇流与线路保护的核心设备。设备串联太阳能电池板与逆变器核心

组件，实时监测电路状态并提供过载、短路防护，有效保障屋顶光伏阵列、分布式光伏发电系统安全稳定运行，是现阶段屋顶光伏

工程的标配设备。

2.小型地面光伏项目：

依托出色的IP65户外防水防尘性能，设备广泛应用于乡村地面小型光伏电站、分布式地面光伏发电、户外光伏储能配套等项目。

可长期适应露天多雨、多尘、高温等恶劣工况，为小型光伏直流发电系统提供稳定的电路隔离与故障保护，适配各类中小型地面光

伏工程。

3.民用光伏配套系统：

适配家庭屋顶光伏发电、户用光伏并网发电场景，是家用光伏防水接线、小型光伏汇流的设备。产品电流规格齐全、接线电流方

向灵活可调，可适配各类家用光伏设备的差异化安装需求，具备安装简易、运维便捷的优势，适配居家小型光伏储能发电系统使用

场景。

4.工商业光伏配套工程：

凭借出色的短路分断能力与宽泛温域适配性能，设备可适配厂房屋顶光伏、大功率工商业光伏并网、商用光伏储能等大型工程。

能够长期承载高频次、不间断的高强度运行工况，为大型工商业光伏阵列、大功率直流发电系统提供稳定可靠的线路隔离与故障防

护，契合大型商用光伏项目的施工与运行标准。

四、GYHT2型光伏连接箱的型号说明

五、GYHT2型光伏连接箱的技术参数

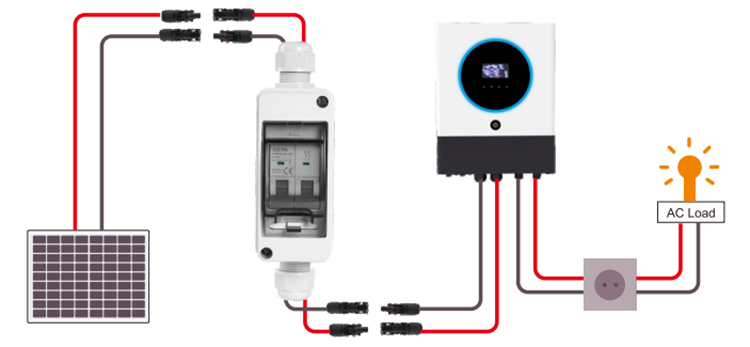

六、GYHT2型光伏连接箱的产品接线

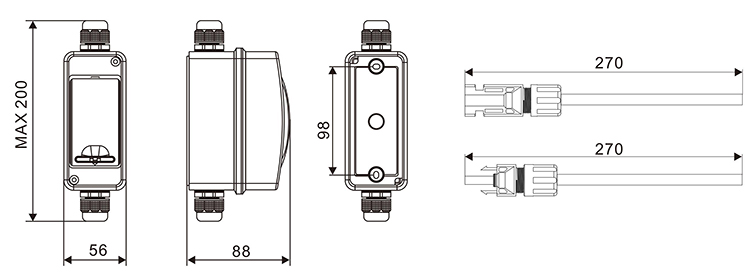

七、GYHT2型光伏连接箱的产品尺寸

八、GYHT2型光伏连接箱的温度补偿

当环境温度不是基准温度30度时，参考修正系数如下：
