YB-12/0.4 高/低压预装式变电站

YB-12/0.4 高/低压预装式变电站是一种集成化、模块化的配电设备，广泛适用于各

类户内外供电场所。其设计兼顾可靠性、灵活性与经济性，能够满足现代电网改造和多

样化用电需求，为用户提供稳定、高效的配电解决方案。

YB-12/0.4 高/低压预装式变电站产品优势：

1、集成化设计：高压单元、变压器与低压单元一体化配置，结构紧凑，减少外部接线，

提高供电连续性。

2、适应性强：提供多种外壳材质和结构形式，满足不同环境与美观要求。

3、经济实用：占地面积小，便于运输与安装，降低基础建设与运维成本。

4、维护简便：模块化结构设计，故障排查和设备更换更为便捷。

5、可扩展性强：支持配网自动化接口，便于后期智能化升级。

YB-12/0.4 高/低压预装式变电站产品特点：

1、成套性强：高压开关设备、变压器和低压开关设备三位一体，结构完整，减少现场安

装工作量。

2、安全可靠：高、低压系统均具备完善的保护功能，操作安全，运行稳定。

3、灵活多样：提供通用型、别墅型、紧凑型等多种结构样式，接线方案可根据用户需求

灵活配置。

4、结构坚固：采用蜂窝式双层复合板外壳结构，隔热、散热性能良好，防护等级高。外

壳材料可选不锈钢、钛合金、铝合金、冷轧板、彩钢板等。

5、智能化支持：高压环网柜可配置配网自动化终端（FTU），实现短路及单相接地故障

检测，支持“四遥”功能，适应配网自动化建设需求。

YB-12/0.4 高/低压预装式变电站产品应用：

本产品适用于以下场合：

1、城市电网建设与改造工程

2、住宅小区、商业中心、宾馆、学校等民用供电

3、工矿企业、油田、码头等工业用电

4、机场、铁路、高速公路等基础设施配电

5、临时施工用电及户外紧凑型变电需求

YB-12/0.4 高/低压预装式变电站工作条件：

1、海拔高度不超过1000m；

2、环境温度：-25℃ ~ +40℃；

3、相对湿度：日平均值 ≤95%，月平均值 ≤90%；

4、安装场所应无火灾、爆炸危险、严重尘埃、化学腐蚀气体及剧烈振动。使用条件

需与制造商协商确定。

YB-12/0.4 高/低压预装式变电站变压器选型：

- 预装式变电站标配低损耗油浸式全密封S9、S10、S11系列变压器，也可选用树脂绝缘

或NOMEX纸绝缘环保型干式变压器。底部可选配小车，便于变压器检修与更换。

YB-12/0.4 高/低压预装式变电站高压侧配置：

- 高压侧通常采用负荷开关—熔断器组合电器进行保护。熔断器一相熔断可实现三相联

动脱扣，负荷开关可选压气式、真空或六氟化硫型，并支持电动操作，便于自动化控

制。熔断器为带撞击器的高压限流型，动作可靠，分断能力高。对于容量800kVA以上

的变压器，可选用真空断路器（如QCE4、QCE2、QCE1型）进行保护。

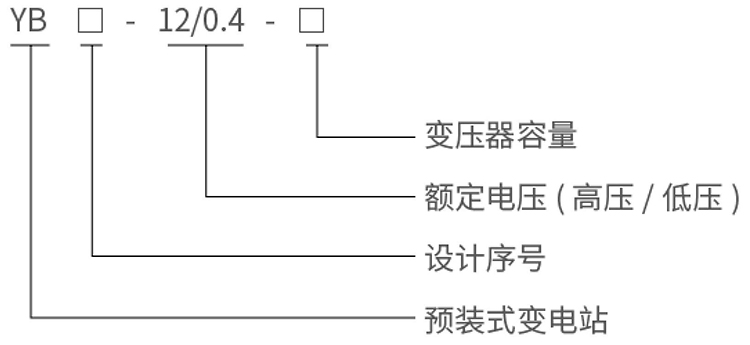

YB-12/0.4 高/低压预装式变电站型号说明：

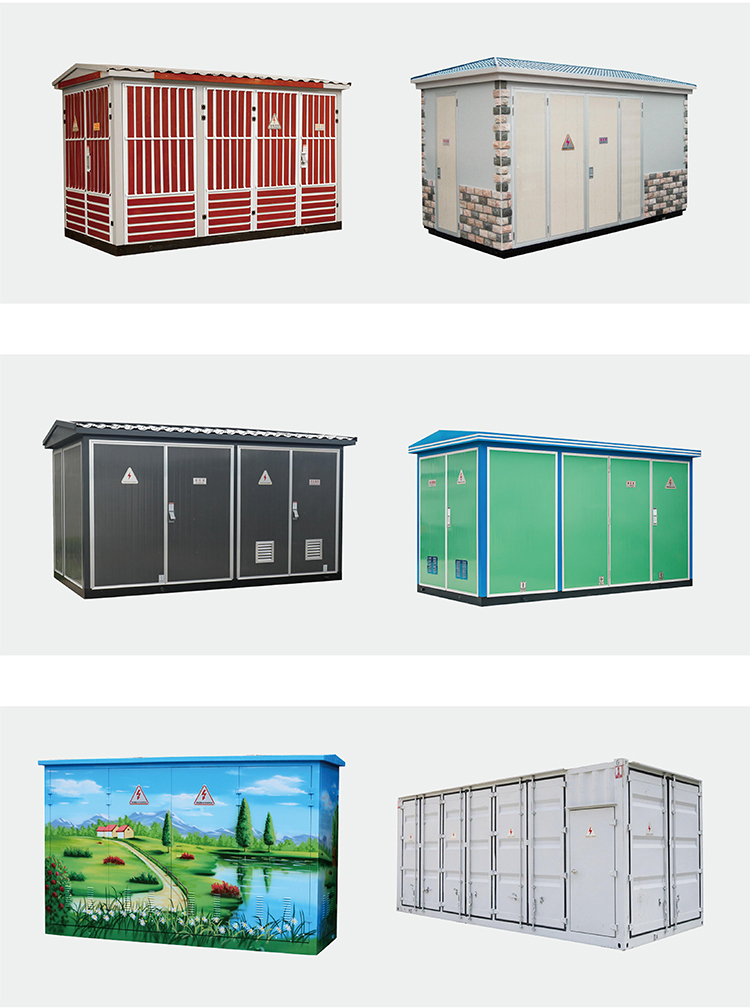

YB-12/0.4 高/低压预装式变电站产品外观：
