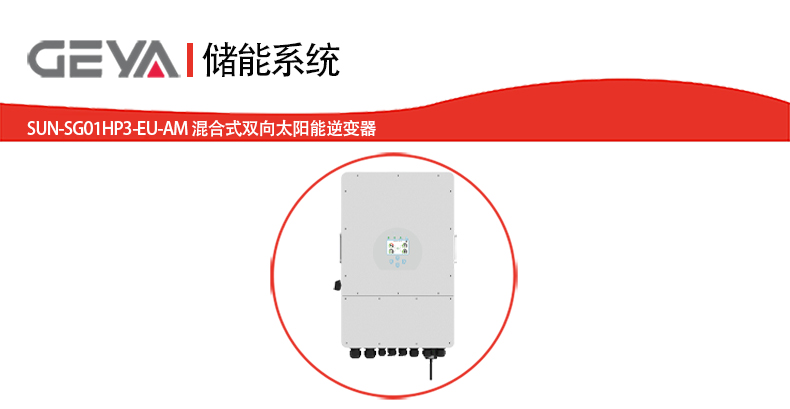

SUN-SG01HP3-EU-AM混合式双向太阳能逆变器

1、‌100%三相不平衡输出能力‌

每相独立支持100%负载不平衡分配，完美适应复杂用电场景（如单相大功率设备运

行），三相电力系统稳定高效，避免传统逆变器因负载不均导致的效率损失。

2、‌交流耦合改造与多机并联扩展‌

(1)作为交流耦合器，可直接接入现有太阳能系统进行升级改造，无需更换原有设备，

降低改造成本。

(2)支持并网与离网模式下10台逆变器并联，灵活扩展系统容量（可达数百

千瓦），满足从小型家庭到大型工商业的多样化能源需求。

3、‌多电池并联兼容性‌

支持多个电池组并联使用，用户可根据储能需求自由扩展电池容量，实现更长离网

续航或更大规模削峰填谷，提升能源自给率。

4、‌50A大电流充放电性能‌

充放电电流达50A，快速响应高功率需求场景（如瞬间负载启动或紧急供电），

同时缩短电池充能时间，提升系统动态响应能力。

5、‌高压电池系统，高效节能‌

适配高压电池组，减少能量传输损耗，系统整体效率提升至行业水平，降

低用电成本。

6、‌6时段智能充放电管理‌

用户可自定义每日6个时间段的充放电策略，结合分时电价、光照条件及用电习惯，

自动优化储能与用电计划，化经济收益。例如：谷电时段充电、峰电时段放电，

或优先太阳能自用。

7、‌柴油发电机能量存储功能‌

突破性支持柴油发电机能源接入，可将富余的燃油发电电力存储至电池，避免能源

浪费，提升发电机利用率，尤其适合无电网地区或应急备用场景。

SUN-SG01HP3-EU-AM 混合式双向太阳能逆变器产品应用：

1、‌现有太阳能系统升级‌：通过交流耦合技术快速改造旧系统，提升发电利用率与

储能能力。

2、‌离网/微电网供电‌：多机并联与多电池组扩展，为偏远地区或独立建筑提供稳定

电力。

3、‌多能源混合管理‌：整合光伏、电网、柴油发电机及储能电池，构建高弹性能源

网络，应对停电或端天气。

4、‌工商业峰谷套利‌：结合分时电价与智能充放电，降低企业用电成本，提升绿色

能源占比。

SUN-SG01HP3-EU-AM 混合式双向太阳能逆变器技术参数：

电池输入数据

电池类型

锂离子

蓄电池电压范围（V）

160-700

充电电流（A）

30

30

37

50

放电电流（A）

30

30

37

50

L离子电池的充电策略

BMS自适应

电池输入数量

1

PV串输入数据

直流输入功率（W）

6500

7800

10400                    13000

15600

19500

26000

32500

直流输入电压（V）

1000

启动电压（V）

180

MPPT电压范围（V）

150-850

额定直流输入电压（V）

600

700

输入短路电流（A）

30+30

39+30

39+39

工作光伏输入电流（A）

20+20

26+20

26+26

MPP跟踪器数量/每个MPP跟踪器的字符串数量

2/1+1

2/2+1

2/2+2

交流输入/输出数据

额定交流输入/输出有功功率（W）

5000

6000

8000

10000

12000

15000

20000

25000

交流输入/输出视在功率（VA）

5500

6600

8800

11000

13200

16500

22000

27500

峰值功率（离网）（W）

1.5 times of rated power,10s

额定交流输入/输出电流（A）

7.6/7.3

9.1/8.7

12.2/11.6

15.2/14.5

18.2/17.4

22.8/21.8

30.4/29

37.9/36.3

交流输入/输出电流（A）

8.4/8

10/9.6

13.4/12.8

16.7/16

20/19.2

25/24

33.4/31.9

41.7/39.9

三相不平衡输出电流（A）

13

13

18

22

25

30

35

41.7

连续交流通电（电网到负载）（A）

40

80

额定输入/输出电压/范围（V）

220/380V,230/400V 0.85Un-1.1Un

电网连接形式

3L+N+PE

额定输入/输出电网频率/范围

50Hz/45Hz-55Hz 60Hz/55Hz-65Hz

功率因数调整范围

0.8 leading-0.8 lagging

总电流谐波失真THDi

<3%(of nominal power)

直流注入电流

<0.5%In

效率

效率

97.60%

欧盟效率

97.00%

MPPT效率

>99%

设备保护

集成的

直流性反向连接保护、交流输出过电流保护
交流输出过压保护、交流输出短路保护、热保护
直流端子绝缘阻抗监测、直流分量监测、接地故障电流监测
电网监测、孤岛保护监测、接地故障检测、直流输入开关
过电压负载降保护、剩余电流（RCD）检测、浪涌保护等级

浪涌保护等级

类型（直流），类型I（交流）

界面

通信接口

WIF,RS485,CAN

一般数据

工作温度范围

-40 to+60℃,>45℃ 降额

允许的环境湿度

0-100%

允许高度

2000m

噪音

≤55 dB(A)

防护等级（IP）

IP65

逆变器拓扑

非隔离

过电压类别

OVCII(DC),OVCIH(AC)

机柜尺寸（宽*高*深）[mm]

408*638*237（不含连接器和支架）

重量[kg]

30.5

担保

标准5年，延长保修期

冷却方式

自然冷却

智能风冷

电网调节

IEC61727,JEC 62116,CEI0-21,EN 50549,NRS 097,RD 140,UNE 217002,OVE-Richtlinie R25,G99,VDE-AR-N4105

安全EMC/标准

IEC/EN 61000-6-1/2/3/4,IEC/EN62109-1,IEC/EN 62109-2
