GY-APF系列有源电力滤波器性能特点:
1、采用DSP+CPLD全数字控制核心、三电平拓扑技术、的谐波检测算法和PWM控制策略
实现谐波电流的精确补偿。
2、采用模块化设计,方便多模块并联,占地空间小、维护方便。
3、独立风道和独立板仓结构设计,保证设备的稳定运行。
4、滤除谐波次数范围广,可滤除2~50次谐波,并同时解决三相不平衡问题。
5、谐波滤除率高,在容量允许条件下,谐波电流滤除率可高达95%。
6、可设定100%限流输出,保证设备长期稳定运行。
GY-APF系列有源电力滤波器型号及含义:

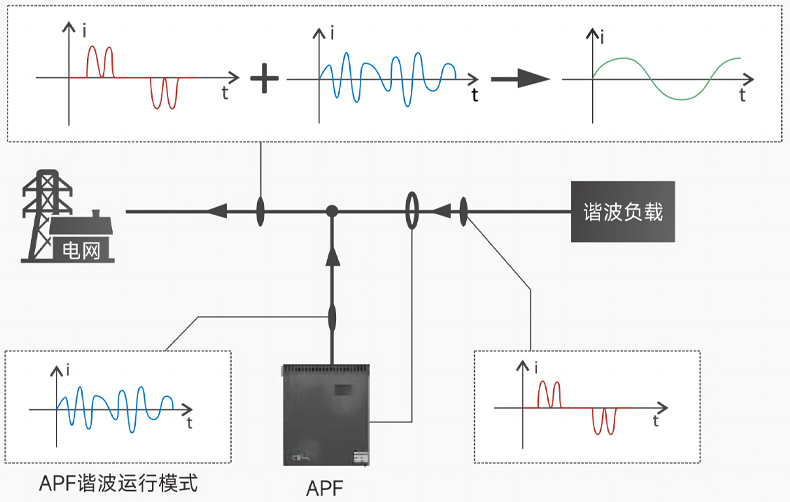

GY-APF系列有源电力滤波器工作原理:
GY-APF系列有源电力滤波器的工作原理是实时检测负载电流,基于指定次谐波电流检测算法将
谐波电流逐次分离,按照设定的滤波百分比生成控制信号驱动IGBT输出与负载谐波电流幅值相同相
位相反的补偿电流,达到谐波抵消的目的。
GY-APF系列有源电力滤波器应用场合:
数据中心:
数据中心内的大量设备,如UPS、开关电源、变频器及调光设备等,会产生谐波污染,影响到数
据中心的稳定性和正常运行。有源电力滤波器是专门用于动态抑制谐波、补偿无功的电力电子装
置,能够对大小和频率都变化的谐波以及变化的无功进行补偿。
医院医疗:
在医院中,大量现代化医疗设备的使用会产生大量的谐波电流,这些谐波电流会对医院的配电系
统产生干扰,降低电能质量,影响医疗设备的正常运行。这些设备产生的谐波还可能导致电容器过热,
绝缘部分老化,缩短电容器的使用寿命。
医药制造业:
有源电力滤波器不仅可以抑制谐波,稳定电压,提高电力质量,保持电力系统的稳定性,从而确
保医药制造业的电力系统能够始终保持可靠和稳定的状态。
钢铁行业:
由于大量现代化的电力电子设备,如中频炉、轧机和电弧炉等在运行过程中会产生大量的谐波电
流,这些设备对电网的电能质量产生了重大影响。有源电力滤波器可以抑制谐波,稳定电压,提高电
力质量,保持电力系统的稳定性,从而钢铁行业的电力系统能够始终保持可靠和稳定的状态。
半导体行业:
在半导体工厂中,大量的电力设备,如变频器、整流器等,会产生大量的谐波电流。这些谐波电
流会对电网产生干扰,降低电能质量,影响设备的正常运行。有源电力滤波器(APF)是一种的电
力电子装置,它能够动态抑制谐波和补偿无功,从而有效地解决这些问题。
轻工纺织业:
应用有源电力滤波器后,也成功解决了因大量使用电力电子设备而在用电系统中出现的电能质量
状况恶劣的问题。
GY-APF系列有源电力滤波器技术参数:
220V系列 | 380V系列 | 500V系列 | 690V系列 | |
海拔高度 | <2000m,2000米以上按照GB/T3859.2降额使用 | |||
环境温度 | -20~+50℃ | |||
相对湿度 | ≤90%,月低温度25℃表面无凝露 | |||
污秽等级 | Ⅲ级以下 | |||
工作电压 | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% |
工作频率 | 50Hz±5% | |||
补偿电流 | 25A | 25/50/75/100/150A | 100A | 100A |
电网结构 | L/N | 三相三线/三相四线 | 三相三线/三相四线 | 三相三线/三相四线 |
并联台数 | 不限 | |||
整机效率 | ≥97% | |||
开关频率 | 32kHz | 16kHz | 12.8kHz | 12.8kHz |
补偿范围 | 2~25次,单次补偿率可调 | |||
功能选择 | 谐波 | 谐波、谐波+不平衡 | 谐波、谐波+不平衡 | 谐波、谐波+不平衡 |
谐波补偿率 | ≥95% | >92% | >92% | >92% |
中性线滤波能力 | 中性线滤波能力为相滤波能力的3倍 | |||
全响应时间 | <10ms | <40ms | <40ms | <40ms |
噪音 | ≤60dB | ≤60dB | ≤65dB | ≤65dR |
通讯方式 | 2路RS485通信接口(支持GPRS/WIFI) | |||
保护功能 | 过载、软/硬件过流、电网过欠压、电源故障、过温、频率异常保护等 | 过载、软/硬件过流、电网过欠压、电网电压不平衡、 电源故障、过温、频率异常、短路保护等 | ||
安装方式 | 机架/壁挂 | 机架 | ||
进线方式 | 后进线(机架式)、上进线(壁挂式) | 后进线 | ||
防护等级 | IP20 |

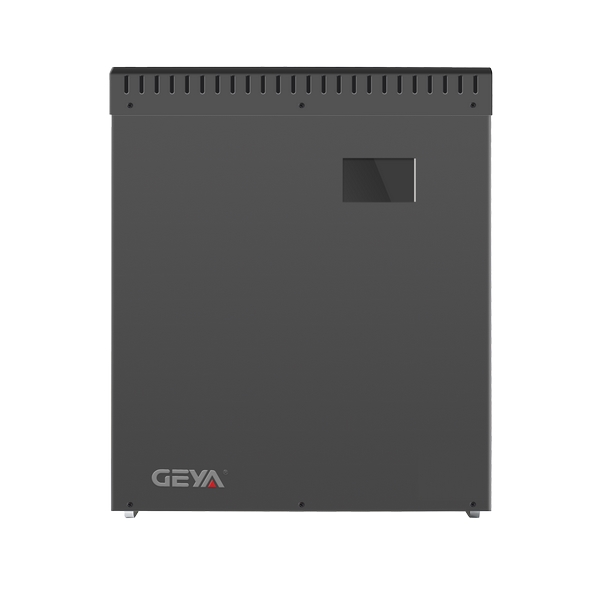

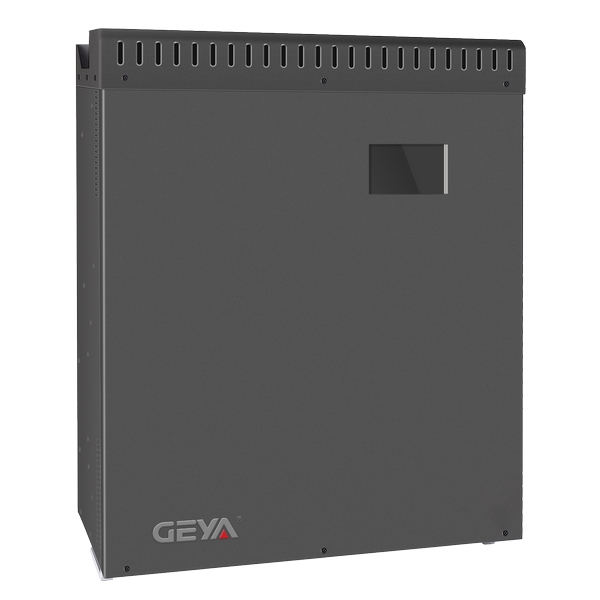

GY-APF系列有源电力滤波器壁挂式尺寸:

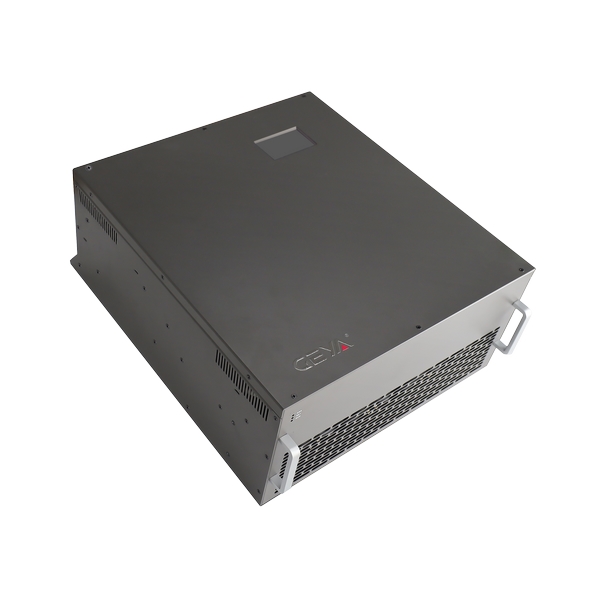

模块型号 | ||||
常用型号 | 额定电流(A) | 系统电压(V) | 外形尺寸(D*W*H) | 冷却方式 |
GY APF-0.22-25/2L-R/W | 25 | 220 | 220*330*160mm | 强制风冷 |
GY APF-0.4-25/4L-R/W | 25 | 380±20% | 460*490*89mm | |
GY APF-0.4-50/4L-R/W | 50 | 380±20% | 460*490*89mm | |
GY APF-0.4-75/4L-R/W | 7 / | 380±20% | 500*510*190mm | |
GY APF-0.4-100/4L-R/W | 100 | 380±20% | 500*550*240mm | |
GY APF-0.4-150/4L-R/W | 150 | 380±20% | 500*550*240mm | |
GY APF-0.5-100/4L-R/W | 100 | 500±20% | 495*675*275mm | |
GY APF-0.69-100/4L-R/W | 100 | 690±20% | 495*675*275mm |

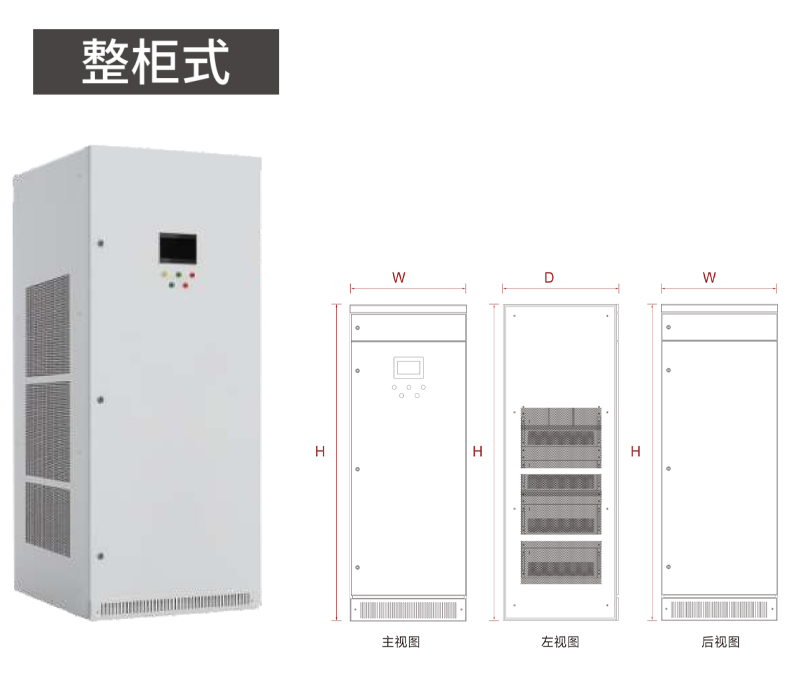

GY-APF系列有源电力滤波器整柜式尺寸:
整柜装置型号 | ||||
常用型号 | 补偿容量(kvar) | 系统电压(V) | 外形尺寸(D*W*H) | 冷却方式 |
GY APF-0.4-100/4L-C | 100 | 380±20% | 800*1000*2200mm | 强制风冷 |
GY APF-0.4-150/4L-C | 150 | 380±20% | 800*1000*2200mm | |
GY APF-0.4-200/4L-C | 200 | 380±20% | 800*1000*2200mm | |
GY APF-0.4-250/4L-C | 250 | 380±20% | 800*1000*2200mm | |
GY APF-0.4-300/4L-C | 300 | 380±20% | 800*1000*2200mm | |
GY APF-0.4-400/4L-C | 400 | 380±20% | 800*1000*2200mm | |
GY APF-0.5-300/4L-C | 300 | 500±20% | 800*1000*2200mm | |
GY APF-0.69-300/4L-C | 300 | 690±20% | 800*1000*2200mm |
