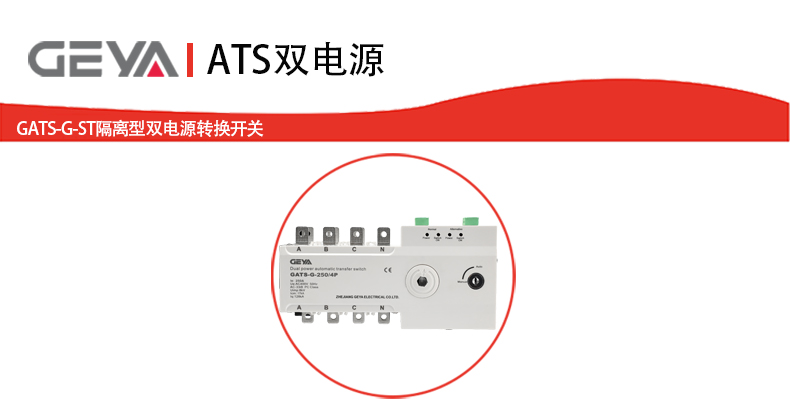

GATS-G-ST隔离型双电源转换开关

GATS-G-ST隔离型双电源转换开关应用场合：

该自动转换开关具有“常用合闸”、“备用合闸”和“两路断开”位置。广泛应用于供电系统的常用电源和

备用电源的自动转换或两台负载设备的自动转换及安全隔离等。

GATS-G-ST隔离型双电源转换开关工作条件：

1、周围空气温度：周围空气温度-5℃~+40℃,且24小时平均温度值不超过+35℃。

2、大气湿度：温度为+40℃时，相对湿度不超过50%,月相对湿度90%,在较低的温度下可以允许有

较高的相对湿度。对于温度变化偶尔产生的凝露应采取的措施。

3、安装高度：安装地点的海拔高度不超过2000米。

4、污染等级：安装地点环境污染等级为3级。

5、使用类别：使用类别为：AC-33iB。

6、电磁环境：适用于环境A。在环境B中使用本产品会产生有害的电磁干扰，再次情况下用户需采取适当的

防护措施。

GATS-G-ST隔离型双电源转换开关运输与储存条件：

1、产品在运输过程中，不得受雨雪侵袭。

2、储存环境温度为-25℃~+55℃之间，相对湿度不大于95%(25℃时)。

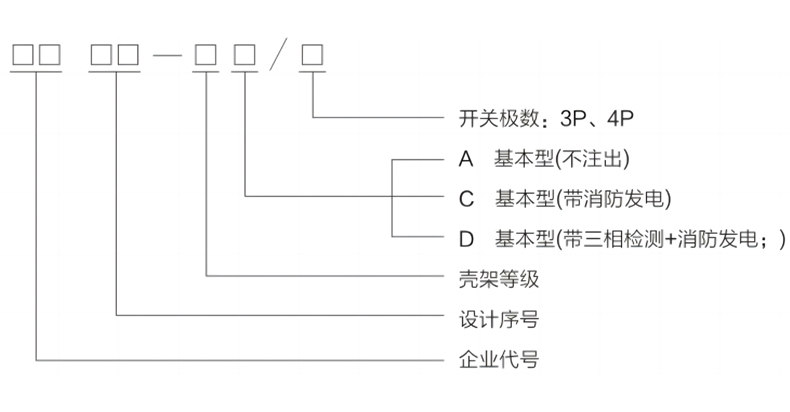

GATS-G-ST隔离型双电源转换开关型号及含义：

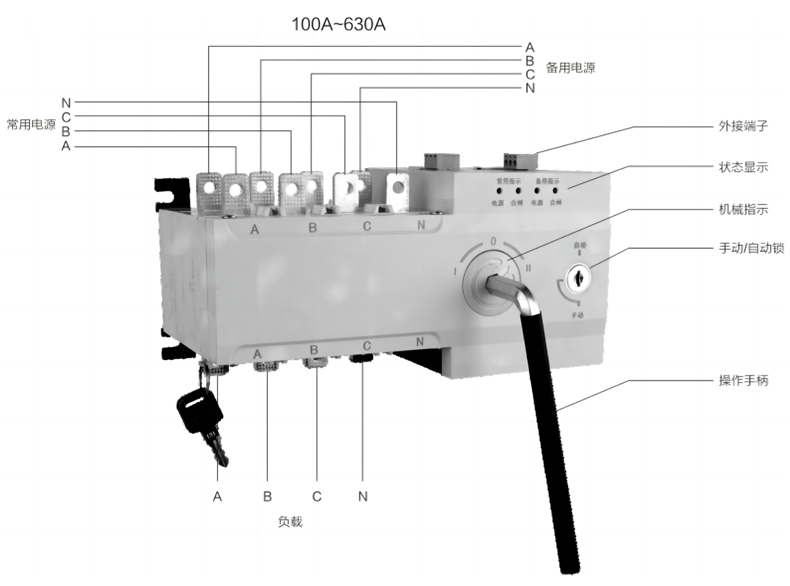

GATS-G-ST隔离型双电源转换开关产品功能介绍：

GATS-G-ST隔离型双电源转换开关功能参数：

项 目	功能代号	A型	C型	D型
工作电源		AC230V      50/60Hz
辅助工作电源电压		AC230V
功耗		≤10W
工作位置		三个工作位置
操作方式		自动、手动和手动遥控操作
转换方式		自投自复\自投不自复
显示方式		仅电源及合闸信号发光二级管显示
安装方式		一体式
电压监测功能		单相检测	单相检测	三相缺相检测
发电机控制		无	有
消防联动控制		无	有(无源触点输入)

GATS-G-ST隔离型双电源转换开关技术参数：

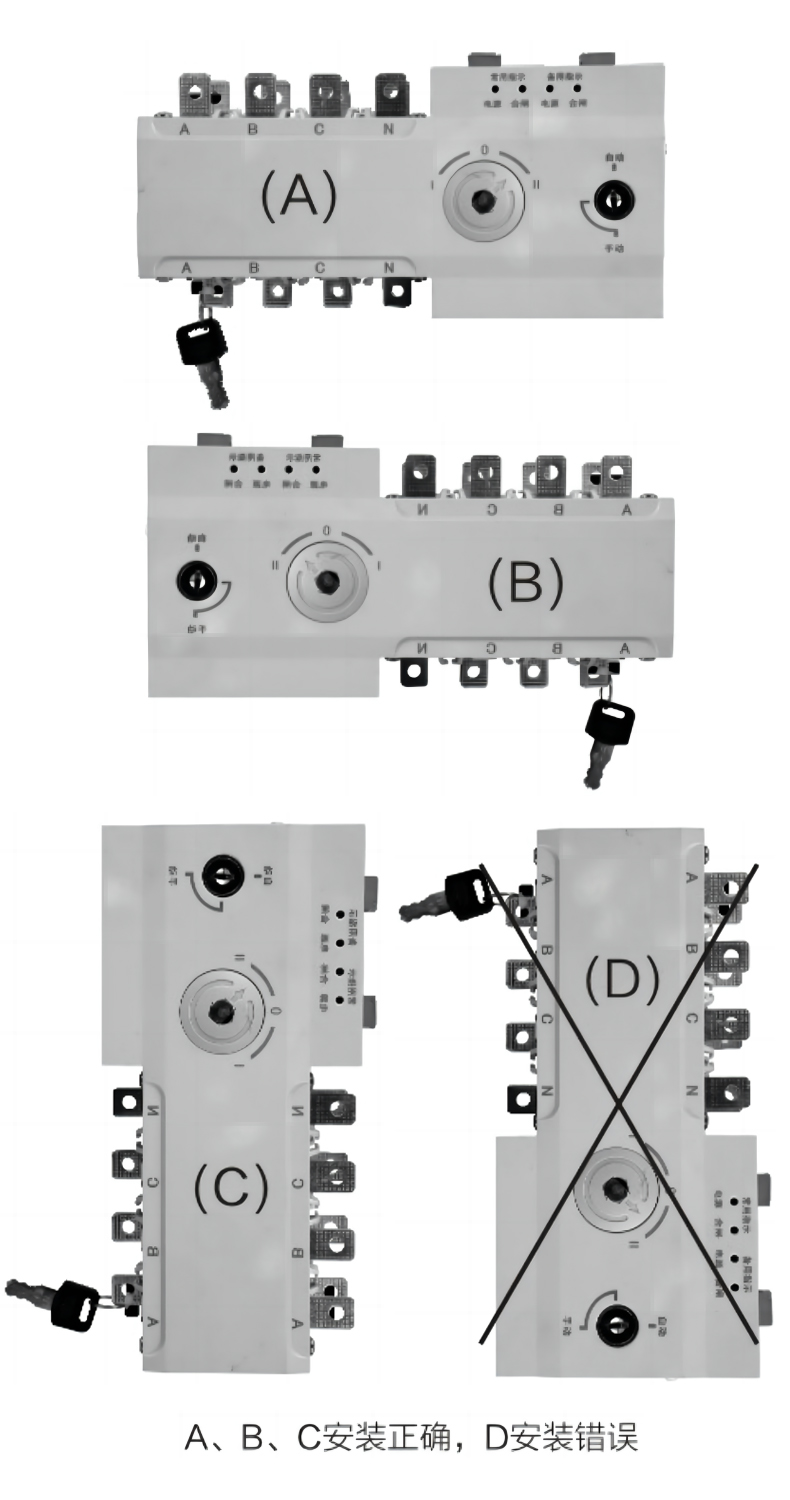

GATS-G-ST隔离型双电源转换开关安装方式：

GATS-G-ST隔离型双电源转换开关接线示意图：

GATS-G-ST隔离型双电源转换开关产品尺寸：
