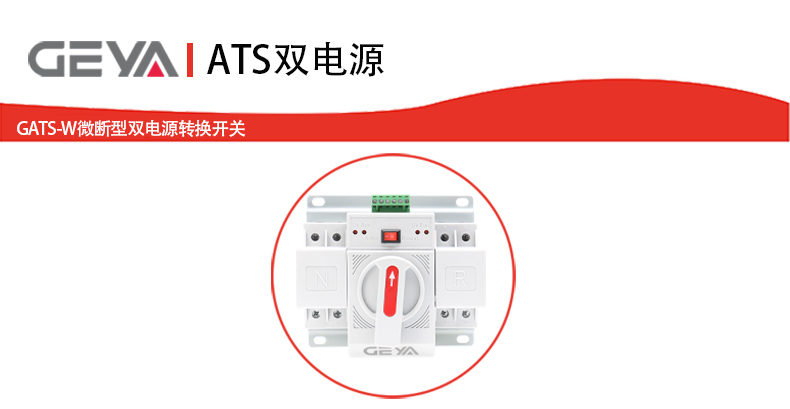

GATS-W微断迷你型双电源转换开关

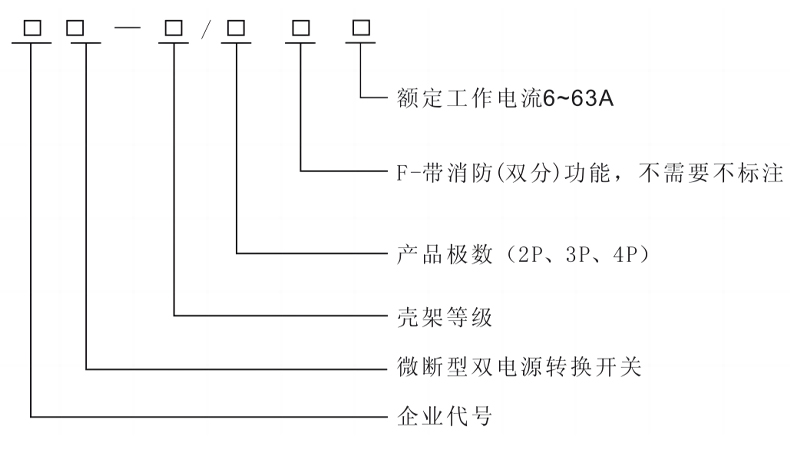

GATS-W微断型双电源转换开关型号及含义：

GATS-W微断型双电源转换开关产品特点：

本产品结构合理，体积小，外形美观，配有防护套，供电更安全可靠；保护功能齐全，具有短路、过载、

缺相、欠压等保护；与EPS消防电源接口，DC12-24V均能可靠远距离双分；无燥声运动，节能降耗安装方便，

操作简单，性能可靠稳定。

GATS-W微断型双电源转换开关适用范围：

适用于交流50Hz或60Hz额定电压400V,额定工作电流63A及以下的双回路供电系统，可根据需要对两路双

电源之间的选择性转换.产品具有短路、过载、欠电压保护功能，同时还具备消防、双份和输出合闸信号功能。

GATS-W微断型双电源转换开关工作环境：

1、周围空气温度上限值不超过+40℃,下限值不低于-5℃,24h的平均值不超过+35℃。

2、安装地点的海拔高度不超过200m。

3、大气的相对湿度在周围空气温度+40℃时不超过50%,在较低的温度下，可以有较高的温度；湿月的平

均低温度为+25℃时，平均相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝霜，应采取的措施。

4、污染等级为Ⅲ级。

5、运行地点无强烈震动和冲击，无腐蚀和破坏绝缘有害气体，无严重尘埃，无导电微粒和爆炸危险物质，

无强电磁干扰。

GATS-W微断型双电源转换开关产品性能：

1、转换开关是由两台微型断路器与电动机和机械转动装置组合成套一体并通过控制器对两路电源进行检测，

当电路发生异常控制器对检测结果作出逻辑判断，根据控制器指令驱动操作机构分闸或者合闸，从而保证对负载

安全可靠地供电。

2、接通与分断能力

3、额定短路分断能力：5KA

4、额定短路接通能力：7.65KA

5、转换时间：3s

6、转换开关的控制电压AC230V

7、转换开关的机械寿命(常用与备用的转换)为3000次，电寿命为1500次

8、额定绝缘电压：U=500V

9、额定工作电流：10A/16A/20A/25A/32A/40A/63A

10、一般情况下，转换开关具备自投自复功能，而且常用电源优先的原则，如果场合需要用自投不自复

的功能，用户可与制造商联系定制。

GATS-W微断型双电源转换开关操作与安装：

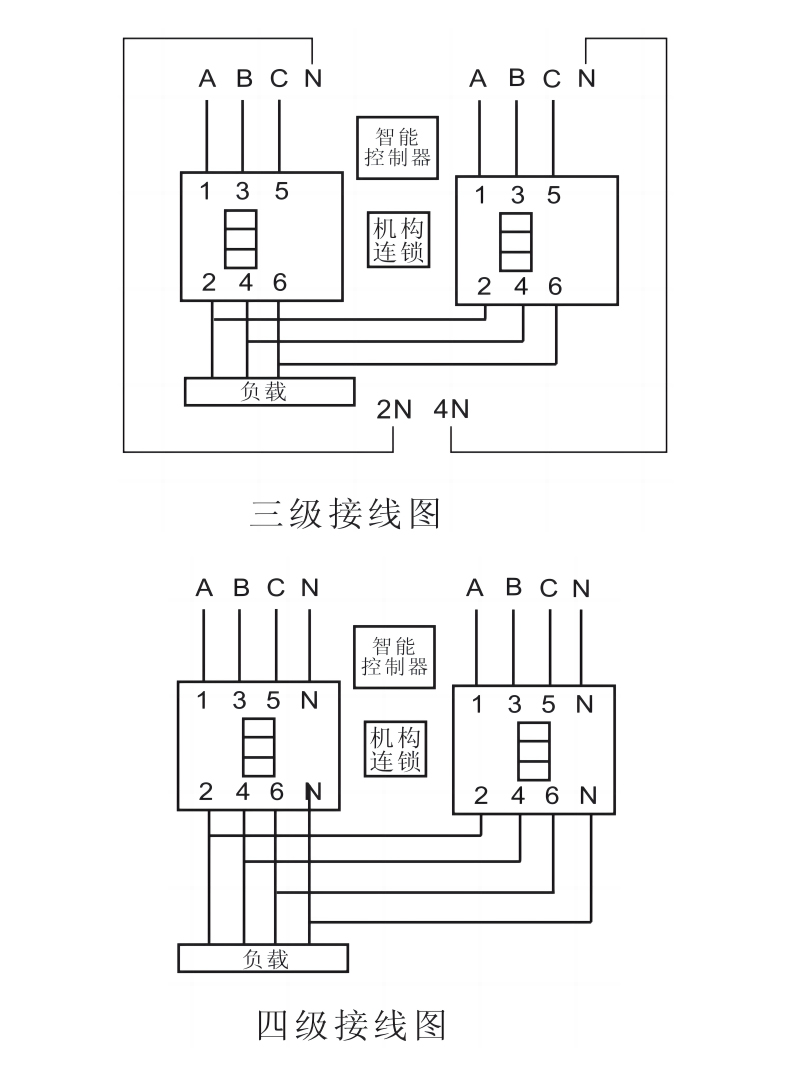

根据设计电路实际需要接好常用电源和备用电源的进出线、零线，两台断路器的出线端并联、但相序一致。

(见接线图)

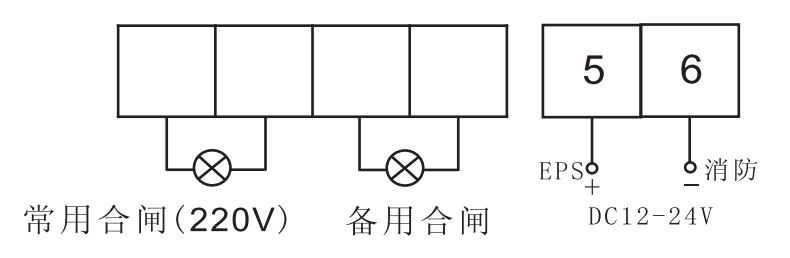

外接电源合闸指示及消防电源接线图：

转换开关需要手动操作时，应先将按钮开关处于手动位置，此时可转动手柄进行长用或备用的转换。

转换开关需手动时，应先将按钮开关处于手动位置，此时可转动手柄进行常用或备用的转换。

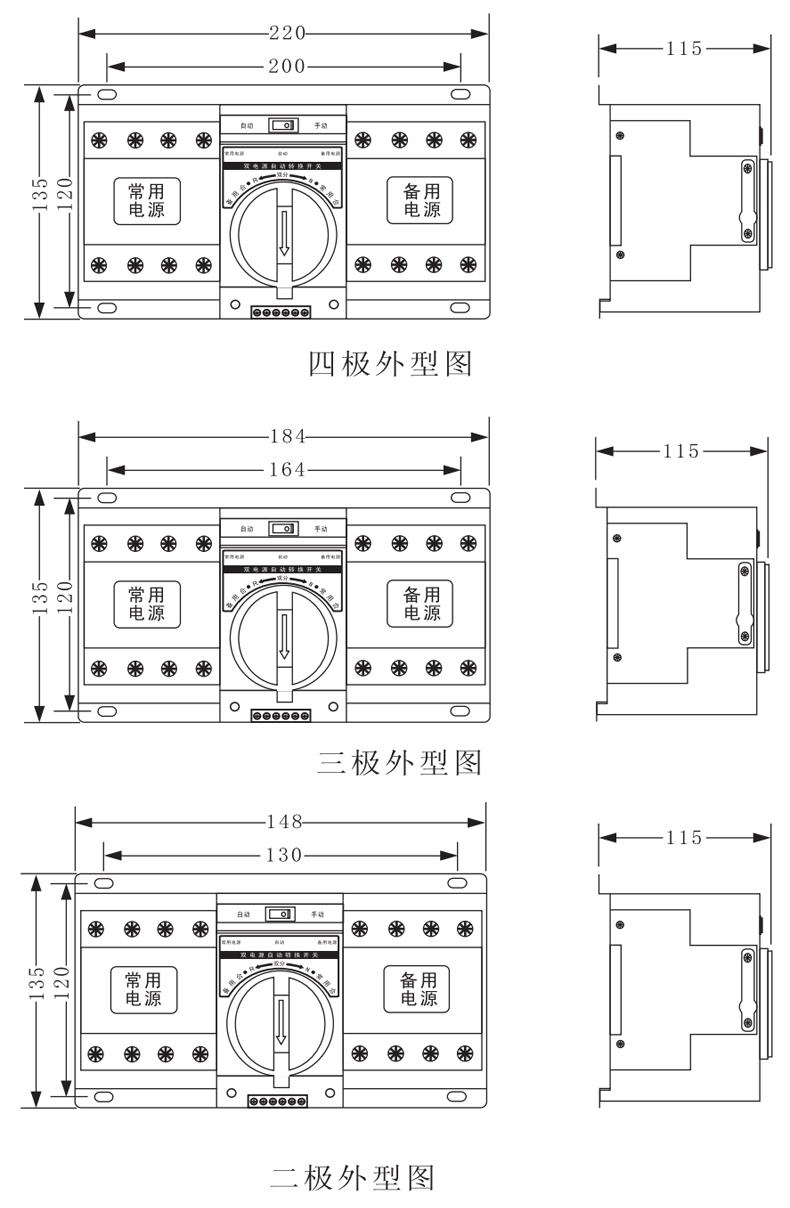

GATS-W微断型双电源转换开关外型与安装尺寸：
