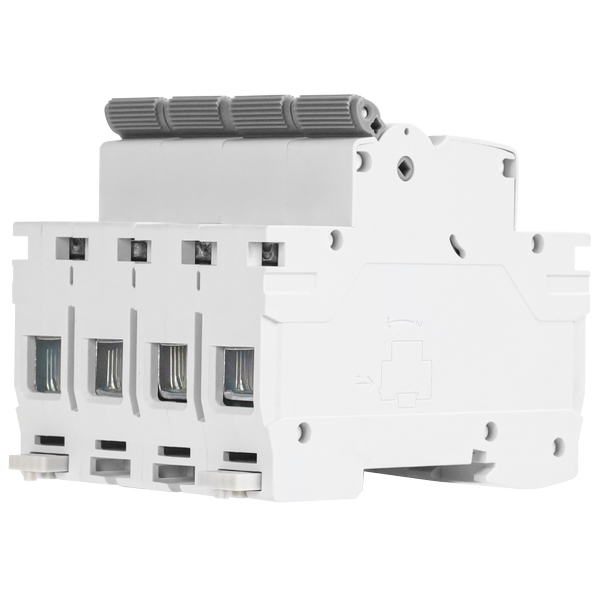

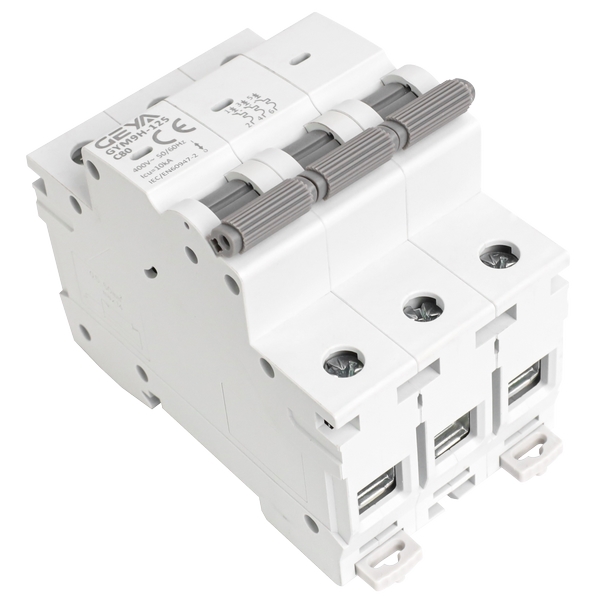

GYM9H-125系列塑壳式断路器产品特点:
1、由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成。
2、可视化窗口设计,让产品状态一目了然,避免误操作。
3、加宽手柄设计,使产品操作更加简便。
4、防裂卡扣设计,增强产品耐用性,延长产品寿命。
5、阻燃外壳设计,使产品安全性大大提升。
GYM9H-125系列塑壳式断路器功能与应用:
1、功能:过载保护、短路保护、隔离保护;
2、应用:断路器适用于工业、商业、高层和民用住宅等各种场合。

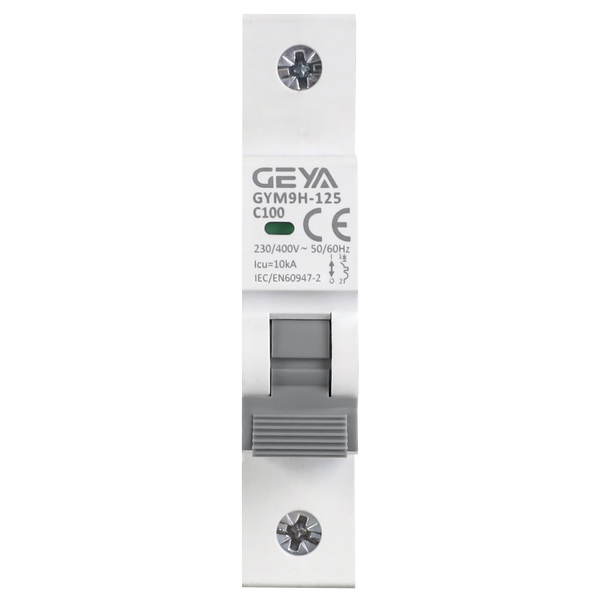

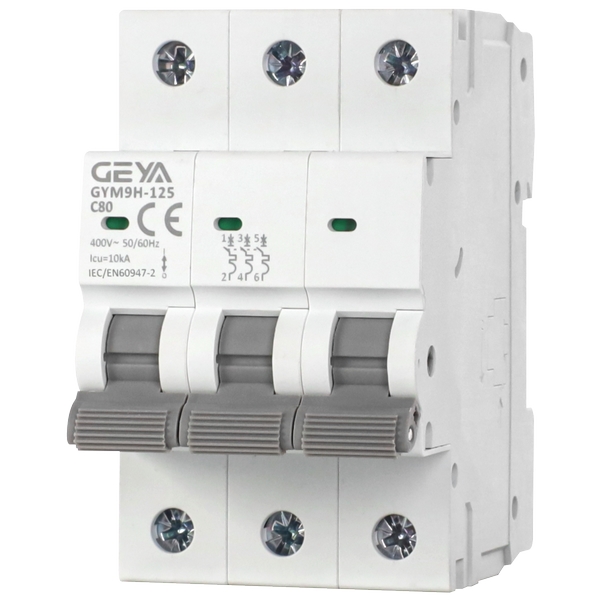

GYM9H-125系列塑壳式断路器面板指示:

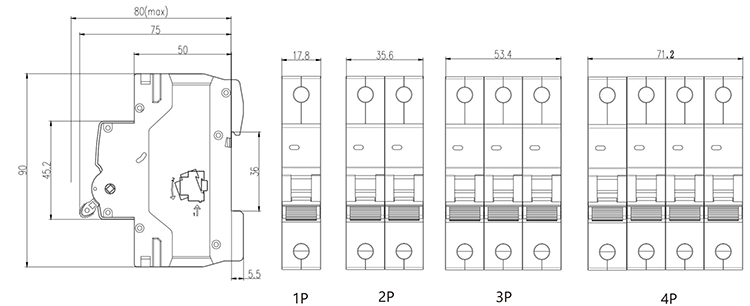

GYM9H-125系列塑壳式断路器产品尺寸:
GYM9H-125系列塑壳式断路器技术参数:
产品符合标准:
| IEC/EN60947-2、GB/T14048.2 |
额定电流(In):
| 10、16、20、25、32、40、50、63、80、100、125 |
额定电压(Ue):
| 1P:23/400V~;2P-4P:400V |
工作频率:
| 50/60Hz |
脱扣曲线:
| C、D |
分断能力:
| 15kA(10A-63A),10kA(80A-125A) |
数:
| 1P、2P、3P、4P |
GYM9H-125系列塑壳式断路器脱扣特性:
电磁脱扣类型 | 试验电流(A) | 起始状态 | 起始时间 | 预期结果 | 基准温度 |
C(8.5In±20%) D(12In±20%) | 1.05In | 冷态 | t≥1h(In≤63),t≥2h(63≤In≤125) | 不脱扣 | 30℃ |
1.30In
| 热态 | t<1h(In≤63),t<2h(63≤1n≤125 | 脱扣 |
3.0In | 冷态 | 1s<t<120s | 脱扣 |
GYM9H-125系列塑壳式断路器温度补偿:
当环境温度不是基准温度30度时,参考修正系数如下:
|
环境温度
| -20C | -10 C | 0C | 10C | 20 C | 30C | 40C | 50C | 60C |
电流修正系数
| 1.25 | 1.2 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
