GYL8系列漏电断路器产品特点:
1、双汇流排接线功能。
2、接线能力25mm²。
3、双边母线接线能力,以适应更广泛的使用场所。
4、接线力矩3.5N*m,适用于各种安装。
5、产品符合标准:IEC61008-1、GB16916.1。
GYL8系列漏电断路器产品特点:
GYL8系列漏电断路器适用于工业、商业、高层和民用住宅等各种场合。

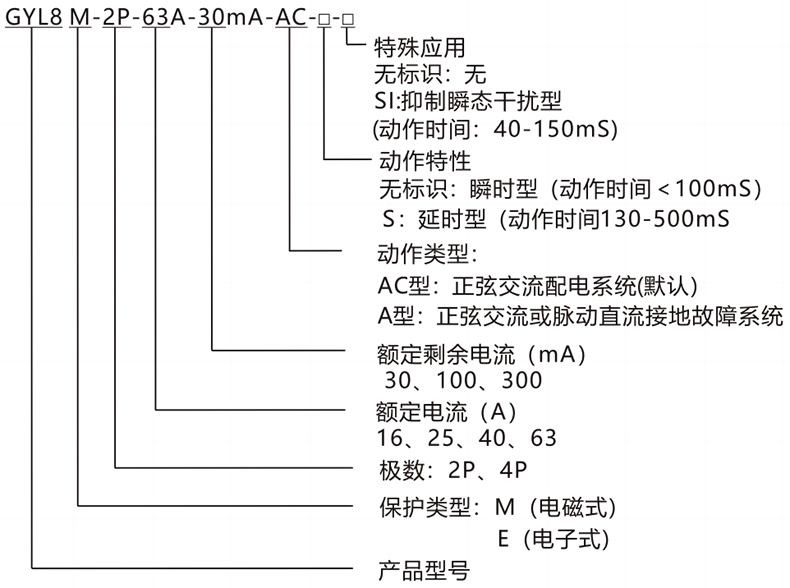

GYL8系列漏电断路器型号及含义:

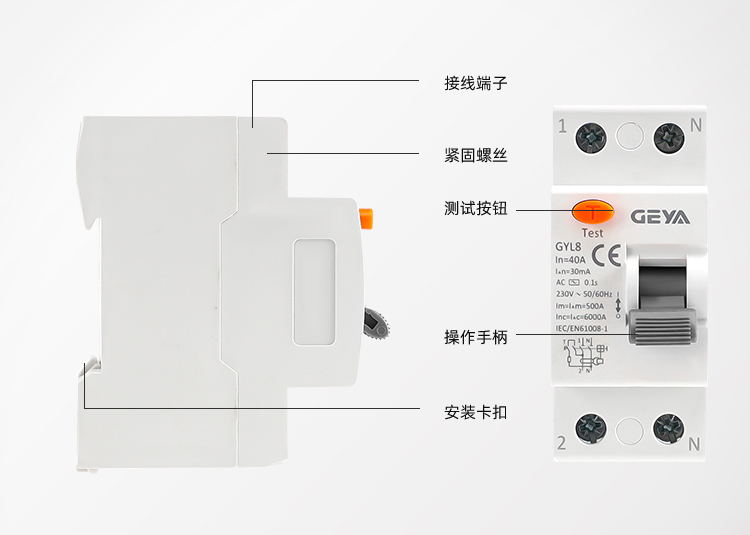

GYL8系列漏电断路器面板指示:

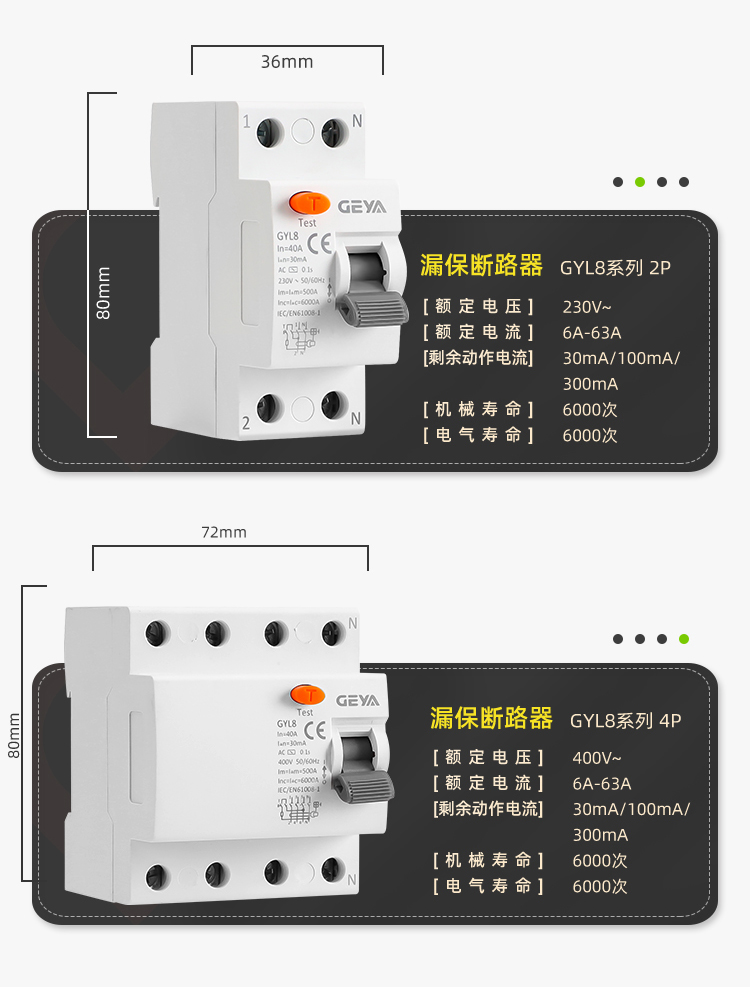

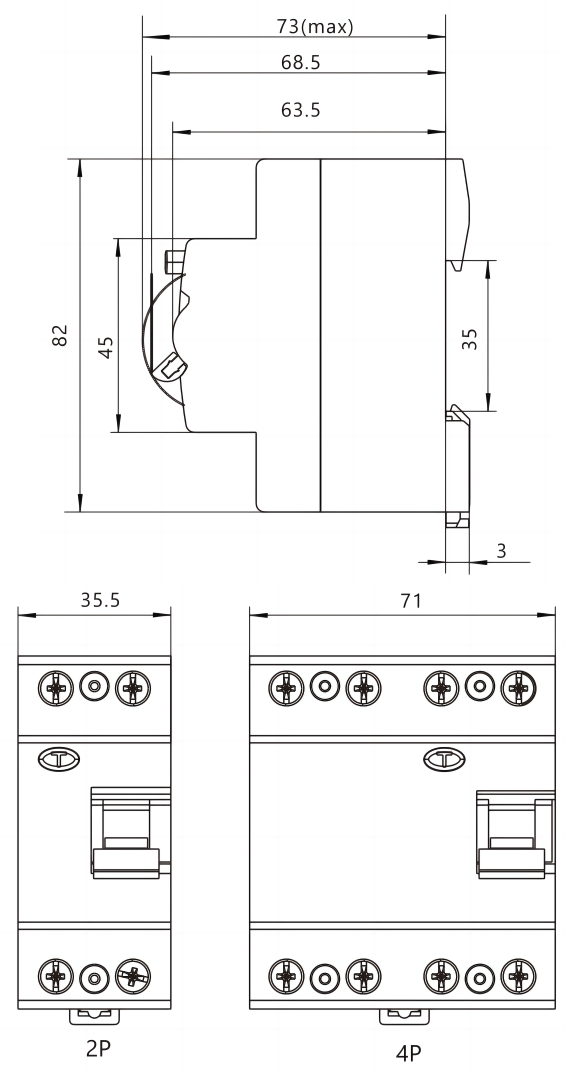

GYL8系列漏电断路器产品尺寸:
GYL8系列漏电断路器产品细节:
GYL8系列漏电断路器技术参数:
剩余电流动作类型
|
|
| AC、A |
额定电流
| In | A | 16、25、40、63 |
Poles
|
|
| 2P、4P |
额定工作电压
| Un | V | 240/415V |
额定绝缘电压
| Ui | V | 500 |
工作频率
|
| Hz | 50/60 |
额定剩余动作电流
| l△n | mA | 30、100、300 |
额定冲击耐受电压
| Uimp | V | 4000 |
1分钟介电耐压
|
| V | 2000 |
额定限制短路电流
| Inc | kA | 4.5、6 |
额定限制剩余短路电流
| I△C | kA | 4.5、6 |
额定接通和分断能力
| lm | A | 500A(25A,40A),或10In(≥63A) |
额定剩余接通和分断能力
| |△m | A | 500A(25A,40A),或10In(≥63A) |
GYL8系列漏电断路器剩余漏电电流分断时间:
额定电流In(A) | 额定剩余动作电流I△n(mA) |
剩余电流分断时间(s)
|
l△n
| 2l△n | 5l△n |
16、25、40、63
| 30、100、300 | 0.1 | 0.08 | 0.04 |
GYL8系列漏电断路器视频展示:
